Pôle FDM
- Prototypes fonctionnels
- Pièces techniques
- Outillages
- Petites séries
- Matériaux standards et techniques selon faisabilité
Production
Capacités, technologies et moyens de fabrication
Aperçu des moyens techniques de l’atelier : impression 3D FDM, impression résine, scan 3D, CAO orientée fabrication additive et choix matière. L’objectif est de sélectionner le bon procédé selon la pièce, l’usage, la géométrie et le niveau de finition attendu.
Capacités clés
Moyens internes
- Impression 3D FDM
- Impression résine
- Scan 3D
- CAO / rétro-conception
- Prototypage et petites séries
Réponse rapide : Les capacités de l’atelier couvrent l’impression FDM, l’impression résine, le scan 3D, la CAO et les essais matière. Le choix de la technologie dépend du fichier disponible, de la géométrie, de l’usage final, de la finition attendue et du niveau de faisabilité technique.
MOYENS TECHNIQUES
Des moyens internes pour couvrir plusieurs besoins d’impression 3D
L’atelier combine plusieurs machines FDM et résine afin d’adapter le procédé au besoin : résistance mécanique, précision, état de surface, volume de pièce, usage final ou contraintes de petite série.
Pôle FDM
Pôle résine
Pôle résine
- Pièces détaillées
- Modèles visuels
- Petites pièces précises
- Projets nécessitant une bonne finition de surface
Comment choisir la bonne technologie ?
Chaque procédé répond à un usage différent. Le choix se fait après analyse technique : fichier disponible, pièce existante, environnement d’usage, matière souhaitée, précision utile, finition et quantité.
Impression 3D FDM
Adaptée aux prototypes fonctionnels, supports, gabarits, pièces techniques, pièces de remplacement non critiques et petites séries. Elle offre un large choix de thermoplastiques, avec des limites liées à l’orientation, à la stratification et à la géométrie.
Impression résine SLA/MSLA
Intéressante pour les détails fins, surfaces propres, prototypes visuels, modèles détaillés et petites pièces précises. Le comportement mécanique, UV ou thermique dépend fortement de la résine retenue.
Scan 3D
Utile lorsqu’une pièce existe mais que le fichier 3D manque : numérisation, base de rétro-ingénierie, adaptation ou reproduction sous réserve de faisabilité.
CAO / adaptation fichier
Permet de corriger, adapter ou concevoir une pièce pour la rendre réellement imprimable. L’accompagnement CAO ne présente pas la simulation numérique avancée comme cœur de prestation.
Scan 3D

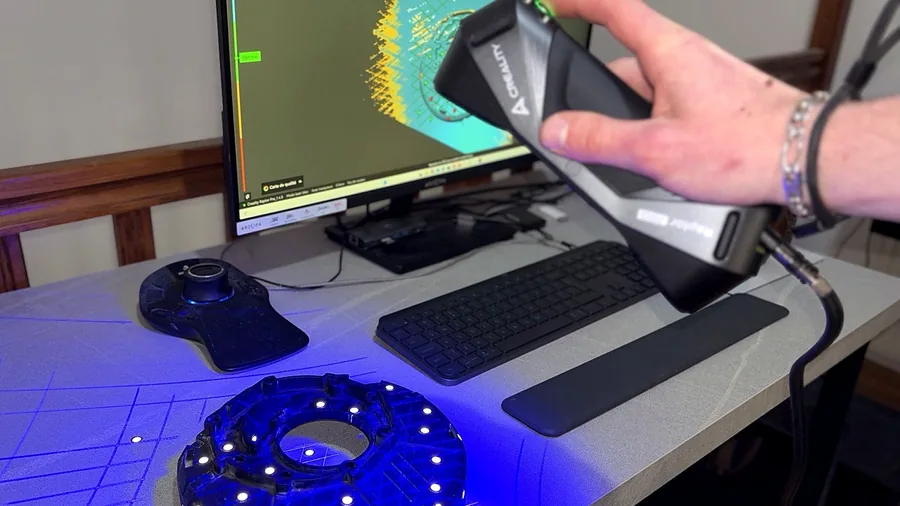

Scan 3D et acquisition de géométrie
Le scan 3D complète les moyens d’impression de l’atelier en permettant de relever une pièce existante, une forme complexe ou un assemblage à reproduire. Le fichier obtenu peut ensuite servir de base pour un maillage, une adaptation, une reconstruction CAO ou une préparation à l’impression 3D.
Cette approche est particulièrement utile lorsqu’une pièce est introuvable, difficile à mesurer manuellement ou trop organique pour être modélisée rapidement à partir de zéro.
Numérisation
Relevé de formes réelles par scan 3D.
Traitement
Nettoyage du nuage de points et maillage.
Exploitation
Impression 3D, reproduction ou reprise CAO selon besoin.
Quels moyens techniques sont disponibles ?
Les moyens disponibles couvrent l’impression FDM, l’impression résine, le scan 3D et les essais matière. L’atelier est basé en Bourgogne-Franche-Comté et peut traiter des projets partout en France à distance selon les fichiers, plans, photos ou pièces disponibles.
Impression FDM
- Creality K2 Plus avec CFS
- Creality K1 SE
- Flashforge Creator Pro
- Ender 5
FDM adapté aux prototypes fonctionnels, supports, gabarits, pièces de remplacement non critiques, petites séries et pièces techniques selon matière.
Le CFS apporte davantage de souplesse pour certains projets multi-filaments ou multi-couleurs, selon la compatibilité des matériaux et les contraintes de la pièce.
Impression résine
- Phrozen Sonic Mega 8K
- Elegoo Mars 4 Ultra
- Elegoo Mars 5 Ultra
Résine adaptée aux pièces détaillées, esthétiques, modèles fins, prototypes visuels et certaines pièces techniques selon résine.
Scan 3D
- Creality CR-Scan Raptor Pro
- Creality CR-Scan Ferret Pro
Scan utile pour numériser une pièce existante, reconstruire une géométrie, préparer une rétroconception ou adapter une pièce, sous réserve de faisabilité.
Matériaux & essais
Le choix matière dépend de l’usage, de la température, de l’effort, de l’environnement, de la finition et du procédé. Un extrudeur à filament d’impression 3D doit venir compléter les moyens disponibles pour poursuivre les essais matériaux, le développement et la valorisation matière.
Quels matériaux sont disponibles ou étudiés ?
Selon le projet, les matériaux étudiés peuvent inclure PLA / PLA+, PETG, ABS, ASA, TPU, PA, PA-CF, résines ABS-like, résines techniques selon besoin et composites chargés selon faisabilité.
Les composites à base de fibres naturelles, notamment autour du chanvre, font partie des axes de veille et d’essais. Ils ne doivent pas être considérés comme une solution standard proposée systématiquement.
Pour approfondir le choix matière, ImprimeZen3D s’appuie aussi sur MatDecision, une ressource dédiée aux matériaux d’impression 3D et à l’aide au choix selon les contraintes d’usage.
Tolérances, dimensions et faisabilité
Les tolérances obtenues dépendent du procédé utilisé, de la matière, de l’orientation d’impression, de la géométrie de la pièce et du niveau de finition attendu. Pour les pièces fonctionnelles, une analyse du besoin permet de déterminer si l’impression 3D est adaptée ou si des ajustements de conception sont nécessaires.
Une pièce imprimée ne remplace pas toujours une pièce injectée ou usinée. Le rôle de l’analyse technique est de distinguer prototype, pièce fonctionnelle, pièce de validation et fabrication finale.
Ce que ces technologies permettent
Prototype fonctionnel
Tester forme, montage, encombrement ou usage avant d’engager un outillage.
Support & gabarit
Créer une aide d’atelier, un support de montage ou un gabarit de contrôle.
Petite série
Produire un lot court ou une présérie sans moule, après validation du dossier.
Pièce ancienne non critique
Étudier une reproduction ou adaptation, notamment pour pièces automobiles anciennes hors organes de sécurité.
Modèle résine détaillé
Obtenir un rendu fin pour validation visuelle, maquette technique ou pièce de présentation.
Rétroconception
Partir d’une pièce existante, d’un scan ou d’un relevé pour reconstruire une base CAO.
Prototypage rapide
Valider une géométrie, un assemblage ou une idée technique.
Voir le servicePetites séries
Produire un lot court ou une présérie sans investissement moule.
Voir le serviceOutillage & pièces industrielles
Créer supports, gabarits, adaptateurs et pièces d’atelier.
Voir le serviceRéalisations
Consulter des exemples de pièces, supports, scans et prototypes.
Voir les cas réelsCadre et limites techniques
Certaines demandes nécessitent un cadrage particulier : pièces de sécurité critiques, applications médicales certifiées, contact alimentaire certifié, grandes séries industrielles ou pièces soumises à réglementation. Le scan 3D reste proposé sous réserve de faisabilité.
Ces limites ne ferment pas les projets : elles permettent de choisir le bon usage de l’impression 3D, de distinguer prototype, pièce fonctionnelle et pièce finale, et d’éviter les mauvaises hypothèses dès le départ.
Un fichier, une pièce ou une idée à vérifier ?
Le plus simple est de présenter le besoin, le fichier ou la pièce existante. ImprimeZen3D pourra orienter le projet vers le procédé, la matière et le niveau de finition adaptés.
