Bureau d’étude CAO pour impression 3D
Passer d’une intention technique, d’un croquis, d’une pièce existante ou d’un fichier imparfait à un modèle 3D exploitable : modélisation, adaptation, préparation d’exports et cohérence avec le procédé de fabrication visé. Ce service s’adresse aux projets qui ont besoin d’un relai CAO avant prototypage, petite série ou documentation technique.
Réponse rapide : La CAO pour impression 3D consiste à transformer une idée, un croquis, une pièce existante ou un fichier imparfait en modèle exploitable. L’objectif est de rendre la pièce fabriquable, robuste et adaptée au procédé choisi : FDM, résine ou autre technologie disponible.

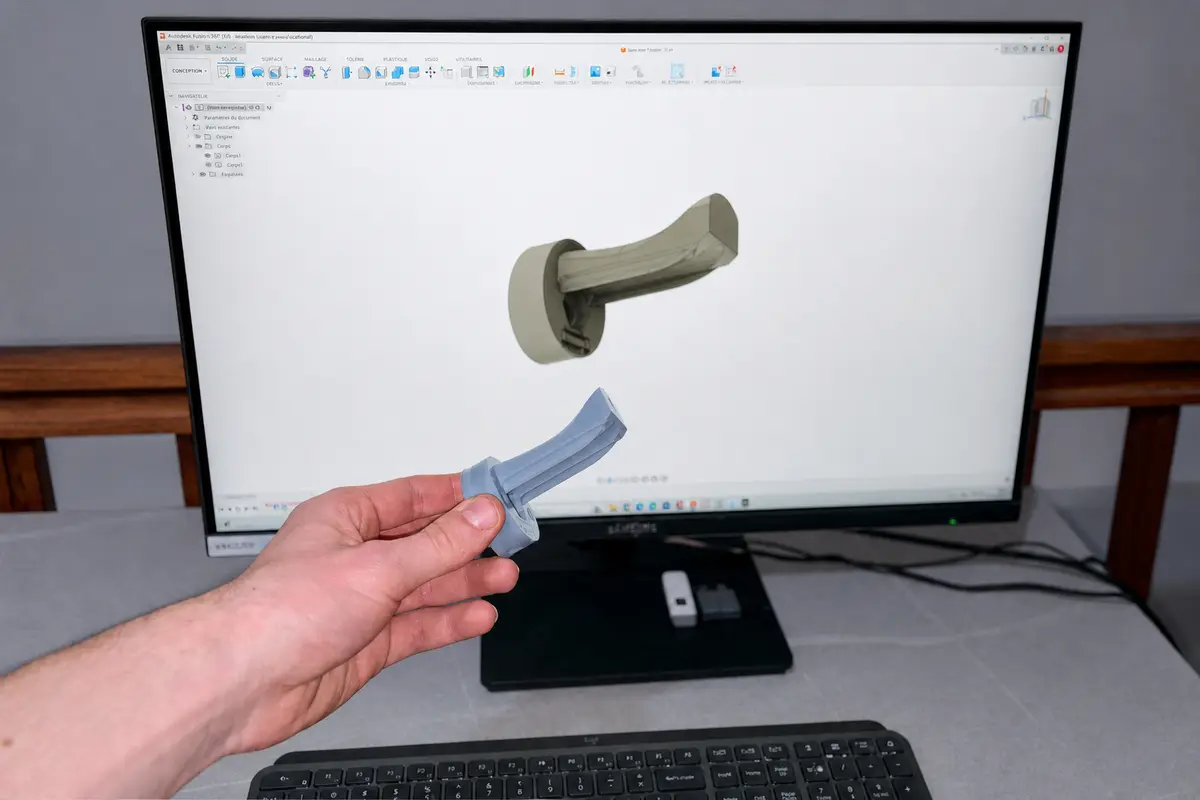

De la pièce réelle au fichier exploitable
La CAO permet de reconstruire, corriger ou adapter une pièce à partir d’un besoin réel. Le modèle 3D obtenu peut ensuite servir à vérifier une géométrie, préparer une impression 3D ou faire évoluer une pièce avant fabrication.
L’objectif n’est pas seulement de dessiner une forme, mais d’obtenir un fichier cohérent avec l’usage final : assemblage, résistance attendue, contraintes de fabrication, tolérances simples et choix du procédé.
-
Analyse du besoin
Fonction, contraintes, assemblage et usage final.
-
Modélisation CAO
Création ou reprise du modèle 3D.
-
Adaptation fabrication
Ajustement pour impression 3D, montage ou prototypage.
-
Fichier exploitable
Export STL, STEP ou autre format selon le besoin.
Reconstruction CAO à partir d’un scan 3D
Le scan 3D fournit une base de travail, mais il ne remplace pas une reconstruction CAO propre. Pour obtenir une pièce réellement exploitable, les formes doivent être reprises, simplifiées, corrigées ou adaptées selon les contraintes de fabrication.
Voir la reconstruction du carter de ponceuseComment préparer une pièce pour la fabrication additive ?
Fichier incomplet ou non manufacturable, besoin de modéliser à partir d’esquisses ou de contraintes fonctionnelles, optimisation pour l’impression 3D ou pour un autre procédé, ou documentation 3D pour archivage et échanges fournisseurs.
Le bureau d’étude fait le lien entre votre cahier des charges et ce que l’atelier peut fabriquer de façon fiable : épaisseurs minimales, dépouilles, assemblages, jeux — avec une logique unifiée de la conception à la préparation à la fabrication.
Ce que l’atelier prend en charge
- Modélisation 3D : pièces mécaniques, enveloppes, liaisons — à partir de brief, croquis, cotes ou pièce de référence (éventuellement après scan).
- Conception pensée pour l’impression 3D : orientation, épaisseurs, ponts et supports anticipés, simplification des zones non critiques pour réduire coût et risque de reprise.
- Corrections et consolidation : maillages ou solides issus d’échanges tiers ; vérification d’intégrité et préparation pour fabrication.
- Livrables nommés : STEP / STL / IGES selon la filière cible ; arborescence claire ; synthèse des hypothèses (jeux, tolérances fonctionnelles convenues, zones de surépaisseur pour la fabrication additive) ; exports vérifiables par votre BE ou votre fournisseur.
- Accompagnement projet : itérations avec votre équipe, jalons de validation avant lancement prototype ou série.
Périmètre technique
Pièces techniques, assemblages, préparation à la fabrication additive.
- CAO orientée pièce et assemblage pour contexte industriel ou équipement.
- Prise en compte des contraintes matériau et procédé dès la conception.
- Échanges avec votre stack logicielle via formats neutres (STEP, etc.).
Ce qui est cadré au devis
Au devis : niveau de détail, nombre d’itérations, livrables et responsabilités.
- Complexité géométrique et sources d’entrée (fichier existant, scan, brief).
- Jalons de validation et responsabilité sur les tolérances fonctionnelles.
- Option fabrication directement via la chaîne atelier (prototype ou série).
Comment se déroule une prestation CAO ?
- Qualification : objectif de la pièce ou de l’assemblage, contraintes, délais, format de livrable attendu.
- Proposition : périmètre CAO, jalons, prix — devis structuré sur dossier clair.
- Modélisation & revues : itérations courtes si le projet est en conception collaborative.
- Remise & fabrication : fichiers et synthèse ; enchaînement possible vers prototypage ou série en interne.
Brief & données
Cahier des charges, esquisses, fichiers existants ou résultat de scan.
Proposition CAO
Périmètre, livrables, planning et hypothèses techniques.
Réalisation
Modélisation, adaptation pour l’impression 3D, exports propres pour la filière choisie.
Validation & suite
Livraison fichiers ; lancement fabrication si souhaité.
Exemples / cas d’usage
Pièces d’adaptation machine, évolutions de sous-ensembles, préparation de fichiers pour un pilote industriel — des cas sont illustrés dans Réalisations (outillage, pièces techniques). Chaîne fréquente : scan → modélisation → prototype (ex. reconstruction d’un carter ou reprise géométrique sur pièce sans plan).
Si le point de départ est une pièce physique sans CAO fiable, la chaîne commence souvent par le scan 3D / rétro-ingénierie avant modélisation affinée.
Quels délais et quels budgets prévoir pour la CAO ?
Premier cadrage sur faisabilité ou ordre de grandeur : il dépend de la qualité du brief, des contraintes et des données d’entrée disponibles.
Délais réalisation (indicatifs) : consolidation ou correction de fichier sur pièce simple souvent 2 à 5 jours ouvrés ; modélisation complète, assemblage ou plusieurs boucles de reprise souvent 1 à 3 semaines selon périmètre et validations.
Ordres de grandeur budget CAO (hors fabrication, non contractuels) : corrections / préparation fichier ciblée souvent quelques centaines d’euros ; modélisation ou assemblage plus large souvent plusieurs centaines à quelques milliers d’euros — forfait ou lot d’heures selon dossier. La fabrication (prototype ou série) fait l’objet d’un devis complémentaire ou d’un forfait global convenu.
Le calculateur estime une fabrication à partir d’un fichier prêt ; il ne couvre ni la création ni la refonte CAO.
À qui s’adresse l’accompagnement CAO
La prestation s’adresse aux bureaux d’études, industriels, artisans, services maintenance, concepteurs et porteurs de projets qui disposent d’un besoin technique mais pas toujours d’un fichier directement exploitable. L’objectif est de préparer une pièce réellement imprimable, pas seulement un modèle visuellement correct.
Depuis la Bourgogne-Franche-Comté, ImprimeZen3D peut accompagner des projets partout en France à distance à partir de fichiers 3D, plans, photos, croquis, cahiers des charges ou pièces existantes à scanner.
À savoir avant la modélisation
- La CAO est orientée conception, adaptation et préparation à la fabrication additive.
- Les simulations numériques avancées — contraintes statiques, dynamique, fluide ou validation réglementaire — ne constituent pas le cœur de la prestation.
- Les tolérances doivent être adaptées au procédé, à la matière, à l’orientation d’impression et à la fonction réelle de la pièce.
- Le choix matériau reste lié à l’usage final ; la page Matériaux et MatDecision peuvent aider à préparer cet arbitrage.
Prototypage rapide
Fabriquer et tester une première version après préparation CAO.
Voir le serviceScan 3D
Récupérer une base géométrique quand le fichier n’existe pas.
Voir le serviceMatériaux
Adapter la conception au matériau et à l’usage final.
Voir les matériauxQuestions fréquentes
Faut-il un plan technique pour démarrer ?
Un plan coté aide beaucoup, mais il n’est pas toujours indispensable. Une photo, un croquis, un fichier existant ou une pièce physique peuvent servir de point de départ si les dimensions utiles et la fonction sont suffisamment cadrées.
Peut-on corriger un fichier STL ou STEP existant ?
Oui, selon l’état du fichier. Une correction peut porter sur un maillage ouvert, des épaisseurs trop faibles, des jeux d’assemblage, une orientation défavorable ou une adaptation pour rendre la pièce plus fiable en fabrication additive.
Qu’est-ce que la conception pensée pour l’impression 3D ?
Il s’agit d’adapter la géométrie, les épaisseurs, les jeux, l’orientation et parfois l’assemblage pour tenir compte du procédé (fabrication additive), du matériau et des limites réelles d’impression — sans alourdir le modèle là où ce n’est pas indispensable.
La CAO est-elle incluse dans le prix d’impression ?
Pas systématiquement. Une impression à partir d’un fichier prêt est différente d’une création ou reprise CAO. Si le fichier doit être conçu, corrigé ou adapté, le temps de bureau d’étude est cadré au devis.
Vous avez un projet similaire ?
Envoyez votre fichier, une photo, un plan ou une description du besoin. ImprimeZen3D vérifie la faisabilité, le procédé adapté, le choix matière et les limites éventuelles avant de proposer une réponse.
