Relevé de géométrie
Acquisition de la forme réelle de la pièce.
Services — scan & rétro
Scan 3D et rétro-ingénierie de pièces
Disposer d’une base géométrique fiable à partir d’une pièce physique : numérisation, traitement de nuage, reconstruction surfacique ou paramétrique, puis préparation pour fabrication, archive technique ou contrôle dimensionnel. Adapté aux pièces usées, sans plan, ou à faire évoluer avant production.
Réponse rapide : Le scan 3D permet de récupérer la géométrie d’une pièce existante lorsque le fichier 3D ou le plan n’est pas disponible. Il peut servir à reproduire une pièce, préparer une rétro-ingénierie, contrôler une forme ou créer une base CAO exploitable pour fabrication.
Acquisition 3D

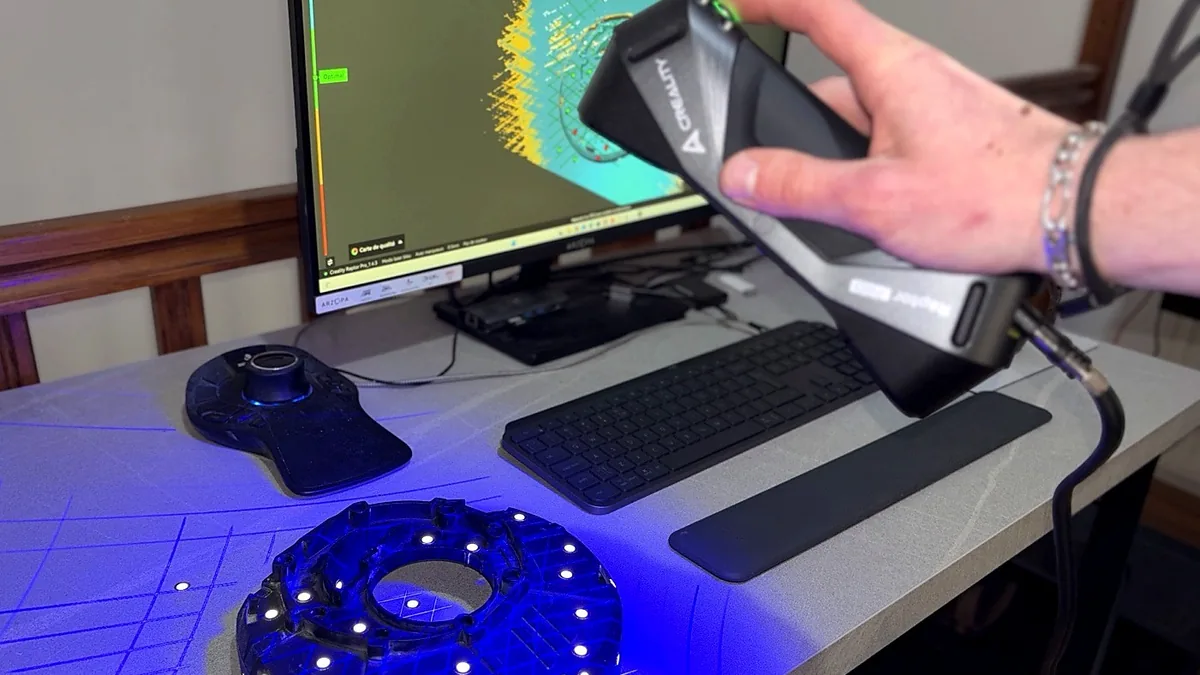

Une acquisition 3D réalisée sur pièce réelle
Le scan 3D permet de relever rapidement la géométrie d’une pièce existante afin de générer une base numérique exploitable : maillage 3D, contrôle de forme, reproduction, adaptation ou rétro-conception selon le besoin.
L’acquisition est ensuite complétée par un travail de nettoyage, de contrôle et, selon le projet, de reprise CAO pour obtenir un fichier réellement exploitable.
Traitement du scan
Nettoyage du nuage de points et du maillage.
Exploitation du fichier
Préparation pour reproduction, adaptation ou rétro-conception.
Préparation fabrication
Vérification du fichier selon l’usage final ou l’impression 3D.
Exemple concret : reconstruction d’un carter de ponceuse
À partir d’une pièce cassée ou incomplète, le scan 3D permet de récupérer une base géométrique exploitable. Le modèle est ensuite repris en CAO pour obtenir une pièce propre, modifiable et compatible avec la fabrication additive.
Voir l’exemple de reconstructionQuand utiliser le scan 3D pour reproduire une pièce ?
Absence ou insuffisance de plans CAO, pièce cassée ou usée à reproduire ou adapter, besoin de comparer une pièce réelle à un nominal, ou de préparer une évolution de géométrie avant fabrication.
Le scan 3D sert de base objective : il cadre le niveau de fidélité (copie conforme vs modèle fonctionnel simplifié) et les tolérances d’usage avant fabrication — synthèse des anciennes pages scan / numérisation / rétro-ingénierie, sans sur-promesse sur la précision « absolue ».
Ce que l’atelier prend en charge
- Acquisition 3D : numérisation adaptée à la taille, aux matériaux de surface et à l’accessibilité des zones utiles.
- Traitement de nuage / mesh : nettoyage, alignement, analyse des écarts ; livrables selon usage (visualisation, contrôle, base CAO).
- Rétro-ingénierie : reconstruction surfacique ou paramétrique selon le niveau de détail et la filière cible (fabrication additive, usinage, documentation).
- Préparation fabrication : export STEP / STL / IGES selon conventions convenues ; corrections légères pour manufacturabilité.
- Contrôle dimensionnel : comparaison à référence ou rapport d’écarts pour validation interne.
Livrables
Formats couramment échangés avec votre BE ou votre fournisseur.
- Mesh : STL, OBJ, PLY selon besoin.
- CAO : STEP, IGES pour solides ou surfaces.
- Synthèse des hypothèses et limites de mesure.
Limites & conditions
Surfaces très brillantes, noires ou transparentes, très petits détails ou zones peu accessibles : préparation possible (matifiant, cibles, découpe en zones) ou réorientation si la précision utile est incompatible avec l’usage — dit avant devis.
- Grands objets ou géométries lourdes : repères, sous-volumes, éventuels déplacements — cadrés au devis.
- Pièces mécaniques, enveloppes, hors format « standard » atelier : faisabilité au cas par cas.
Comment se déroule une acquisition 3D ?
- Cadrage : taille, matériau de surface, précision cible, usage final (duplication, contrôle, archive, évolution).
- Acquisition & traitement : acquisition, nettoyage de nuage, analyse des écarts.
- Modélisation : niveau de détail CAO convenu ; jalons de validation si le projet l’exige.
- Remise & suite : fichiers et compte-rendu ; enchaînement possible vers prototypage ou petites séries.
1
Brief & faisabilité
Photos, dimensions d’encombrement, contraintes d’accès et objectif de livrable.
2
Acquisition
Numérisation et contrôle qualité de données brutes.
3
Traitement & modèle
Mesh propre ou reconstruction CAO selon périmètre.
4
Livraison
Fichiers + synthèse ; proposition de fabrication si demandée.
Exemples / cas d’usage
Reproduction de pièces de maintenance, pièce sans plan, comparaison à un nominal, base pour adaptation — la rubrique Réalisations illustre des cas concrets : gicleurs automobile (relevé + fabrication), carter de ponceuse (scan, CAO, FDM et comparaison), scan buste, outillage issu de relevé.
Pour une modélisation sans acquisition sur site, le bureau d’étude / CAO complète la chaîne lorsque le besoin part déjà d’un fichier ou d’un cahier des charges.
Quels délais et quels budgets prévoir pour un scan 3D ?
Une estimation est préparée après analyse du dossier : périmètre, livrable, précision utile, état de surface et éventuelle reprise CAO.
Délais réalisation : ils dépendent de la taille de la pièce, de l’état de surface, du niveau de détail attendu, du besoin de reprise CAO et de la charge de l’atelier. Une estimation est donnée après analyse du projet. Acquisition sur site ou déplacement : intégré au devis.
Ordres de grandeur budget (non contractuels) : missions courantes (pièce mécanique, mesh + modèle simplifié) se situent souvent en plusieurs centaines à quelques milliers d’euros ; très gros volumes à numériser, CAO fine multi-corps ou contrôle long : devis spécifique. La fabrication ultérieure est chiffrée à part.
Le calculateur estime un prix de fabrication à partir d’un fichier STL déjà prêt ; il ne couvre ni l’acquisition ni la modélisation scan. Une fois le modèle disponible, enchaînez vers le prototypage.
À qui s’adresse le scan 3D
Le service concerne les industriels, ateliers de maintenance, bureaux d’études, artisans, restaurateurs de pièces anciennes, concepteurs et particuliers avec un besoin précis : récupérer une géométrie existante, reproduire une pièce non critique, modifier une pièce ou créer une base de rétroconception.
L’atelier travaille avec des scanners Creality CR-Scan Raptor Pro et Creality CR-Scan Ferret Pro. Les projets peuvent être étudiés en Bourgogne-Franche-Comté ou à distance partout en France, selon la possibilité d’expédier la pièce, de transmettre des photos ou d’organiser l’acquisition.
À savoir avant une acquisition 3D
- Le scan 3D est proposé sous réserve de faisabilité : toutes les pièces ne se numérisent pas avec la même précision.
- Les zones cachées, surfaces brillantes, transparentes ou très sombres peuvent nécessiter une préparation ou empêcher une acquisition exploitable.
- Un scan brut ne donne pas toujours un fichier prêt à fabriquer ; une reconstruction CAO peut être nécessaire.
- Les pièces de sécurité, pièces protégées, designs soumis à droits ou usages réglementés doivent être cadrés avant toute reproduction.
Bureau d’étude / CAO
Transformer le scan ou une pièce existante en fichier exploitable.
Voir le serviceRéalisations
Consulter des cas de relevé, reproduction ou adaptation de pièces.
Voir les cas réelsCapacités & technologies
Comprendre les moyens disponibles et les limites utiles au projet.
Voir les capacitésQuestions fréquentes
Quand le scan 3D est-il utile ?
Le scan 3D est utile lorsqu’une pièce existe mais que le plan, le fichier 3D ou les cotes complètes manquent. Il sert à récupérer une base géométrique pour reproduction, adaptation, contrôle ou rétro-ingénierie, sous réserve de faisabilité.
Le scan 3D fournit-il directement un fichier imprimable ?
Pas toujours. Le scan fournit souvent un maillage ou une base de travail, mais une reconstruction CAO ou une reprise du fichier peut être nécessaire pour obtenir une pièce propre, fonctionnelle et réellement fabriquable.
Quelle précision attendre d’un scan 3D ?
La précision dépend de la taille de la pièce, de l’état de surface, de l’accessibilité des zones et de l’usage visé. Une précision utile pour archive ou adaptation n’est pas forcément suffisante pour une pièce mécanique critique.
Peut-on scanner une pièce cassée ou usée ?
Oui, si les zones utiles restent exploitables. Il faut souvent distinguer la géométrie mesurée, les défauts d’usure et la forme théorique à reconstruire. Une adaptation CAO peut être proposée avant fabrication.
Vous avez un projet similaire ?
Envoyez votre fichier, une photo, un plan ou une description du besoin. ImprimeZen3D vérifie la faisabilité, le procédé adapté, le choix matière et les limites éventuelles avant de proposer une réponse.
