Reconstruction d’un carter de ponceuse par scan 3D
Pièce plastique cassée ou difficile à retrouver : refabrication à partir de l’existant par scan 3D, reconstruction CAO et impression 3D. Chaque cas demande une validation selon l’usage réel, les contraintes mécaniques et le niveau de sécurité attendu sur l’équipement.
Scan / rétro-ingénierie
Scan 3D
Rétro-ingénierie
CAO
Impression 3D
Agrandir
En un coup d’œil
Étude de cas
Déroulé du projet
Le besoin
Un carter de protection de ponceuse en plastique, cassé ou incomplet, n’était plus simple à remplacer via les circuits habituels. L’objectif était de disposer d’une géométrie exploitable (volumes, logements, perçages et points de fixation) pour préparer une refabrication, sans présumer d’une équivalence « sécurité / homologation » avec une pièce constructeur.
La démarche

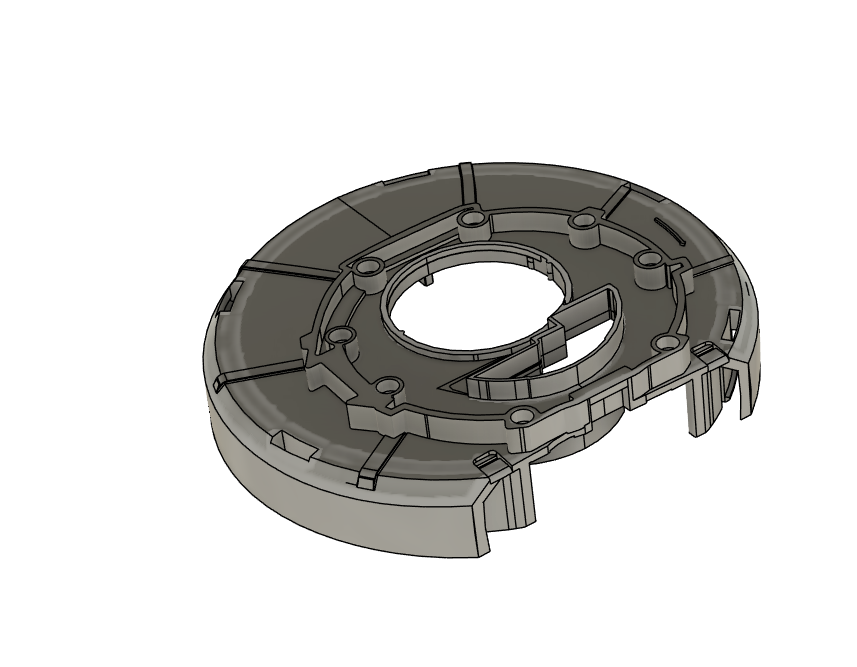

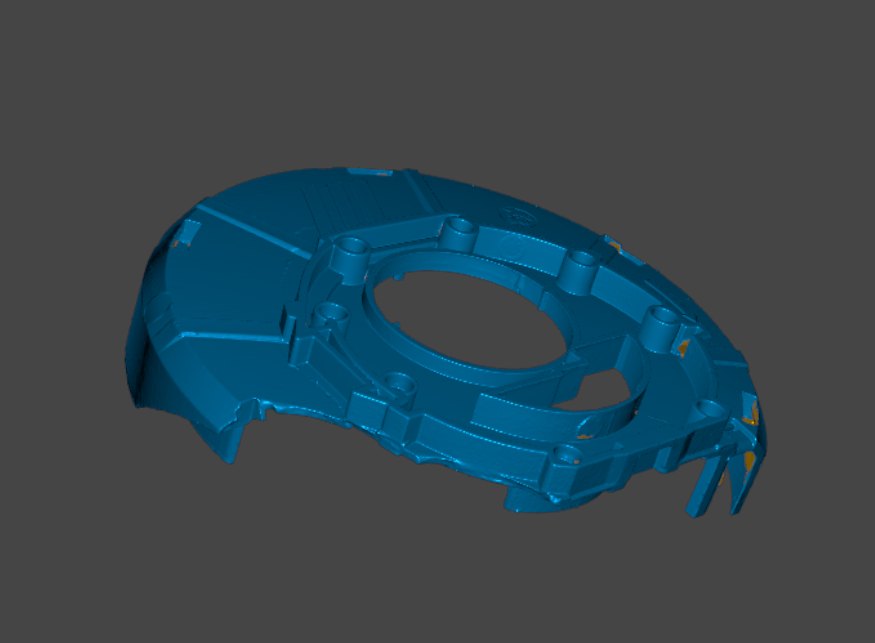

Cette réalisation illustre une démarche complète de rétro-ingénierie appliquée à une pièce plastique endommagée. Le carter d’origine a d’abord été numérisé en 3D afin de récupérer sa géométrie générale. Le scan a ensuite servi de base à une reconstruction CAO propre, permettant de corriger les zones dégradées et de préparer un modèle propre, modifiable et compatible avec la fabrication additive.
L’objectif technique est double : retrouver les formes utiles pour l’assemblage, et disposer d’un solide assez maîtrisé pour lancer une fabrication sans bricoler un maillage brut de scan.
Résultat

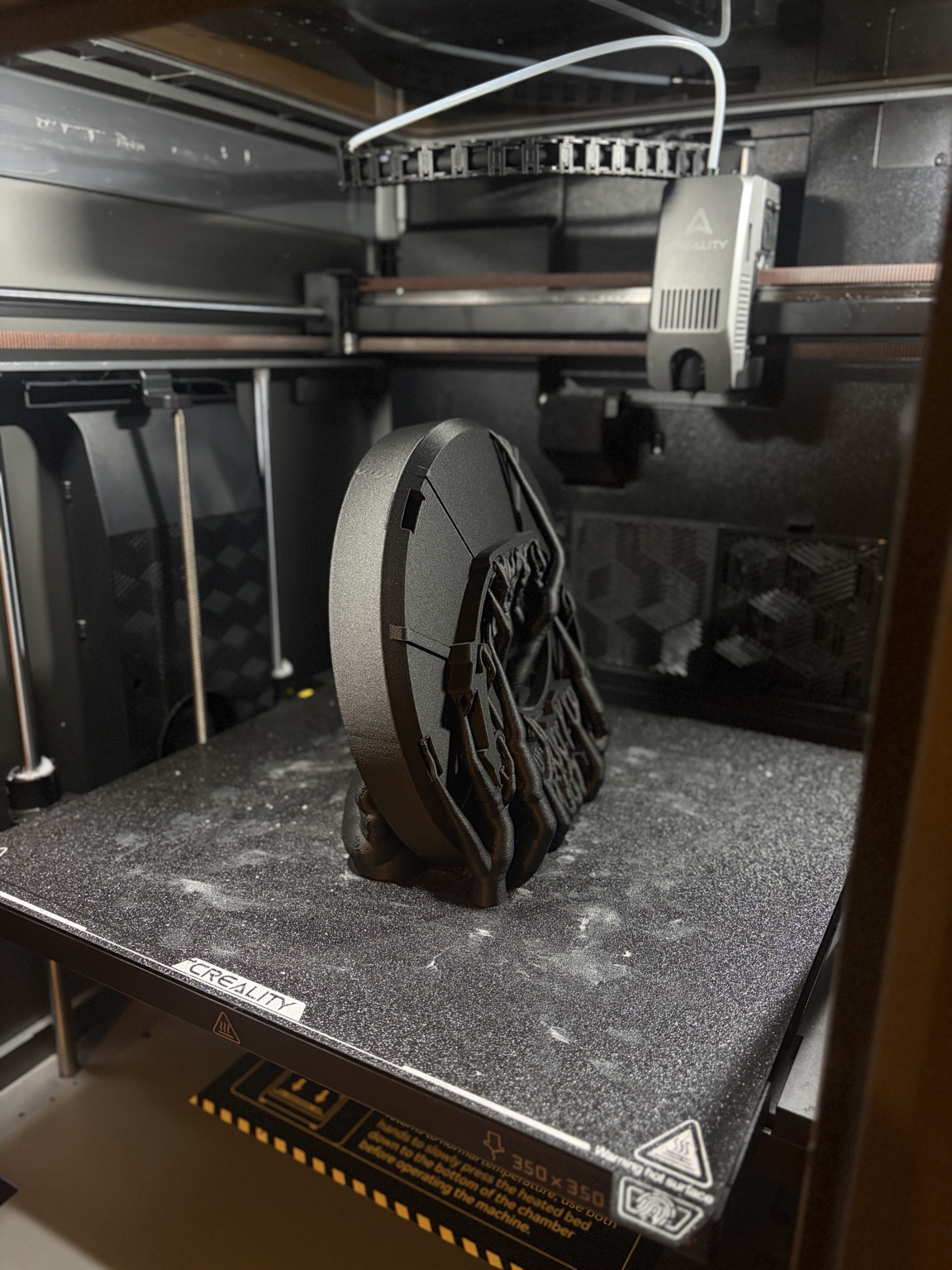

La pièce finale a été produite par impression 3D, puis comparée à l’élément d’origine pour vérifier l’encombrement, les formes principales et les points de fixation. Il s’agit d’un contrôle de cohérence géométrique et de principe : la décision de monter ou non la pièce sur une machine donnée, et sous quelles conditions, relève d’une analyse de risque adaptée au poste de travail.
Les étapes du projet
1
Analyse du besoin
2
Relevé / scan
3
Nettoyage ou modélisation
4
Fichier exploitable
5
Validation
Technique
Éléments techniques
- Chaîne : numérisation 3D → modèle CAO retravaillé → fabrication additive (FDM).
- Contrôle : reprise dimensionnelle relative et vérifications visuelles / de montage sur échantillon disponible.
- Limites : un carter ou une protection reconstituée en atelier n’équivaut pas automatiquement à une pièce d’origine documentée par un fabricant.
Points de vigilance
Les pièces liées à des équipements mécaniques (ponceuses, machines-outils, protections tournantes ou abrasives) doivent être validées selon l’usage réel, les contraintes appliquées et le niveau de sécurité attendu. Dans ce type de projet, l’atelier vise une refabrication cohérente avec l’existant, mais chaque dossier doit être tranché avant emploi : jeux, tenue aux chocs, poussière, échauffement et environnement de travail.
Aucune formulation ne doit laisser entendre une garantie de conformité « sécurité machine » ou d’interchangeabilité certifiée : la responsabilité du remontage incombe au maître d’ouvrage technique du poste, après vérifications adaptées.
