Prototypage 3D : du concept à la pièce fonctionnelle

Le prototypage 3D transforme une CAO en pièce physique pour valider tôt les dimensions, l’ergonomie et les fonctions — clips, ajustements, étanchéité, tenue thermique. L’intérêt principal est d’itérer vite avant d’engager des coûts d’outillage, à condition de choisir le bon couple technologie × matériau.

Lecture : ~7 min

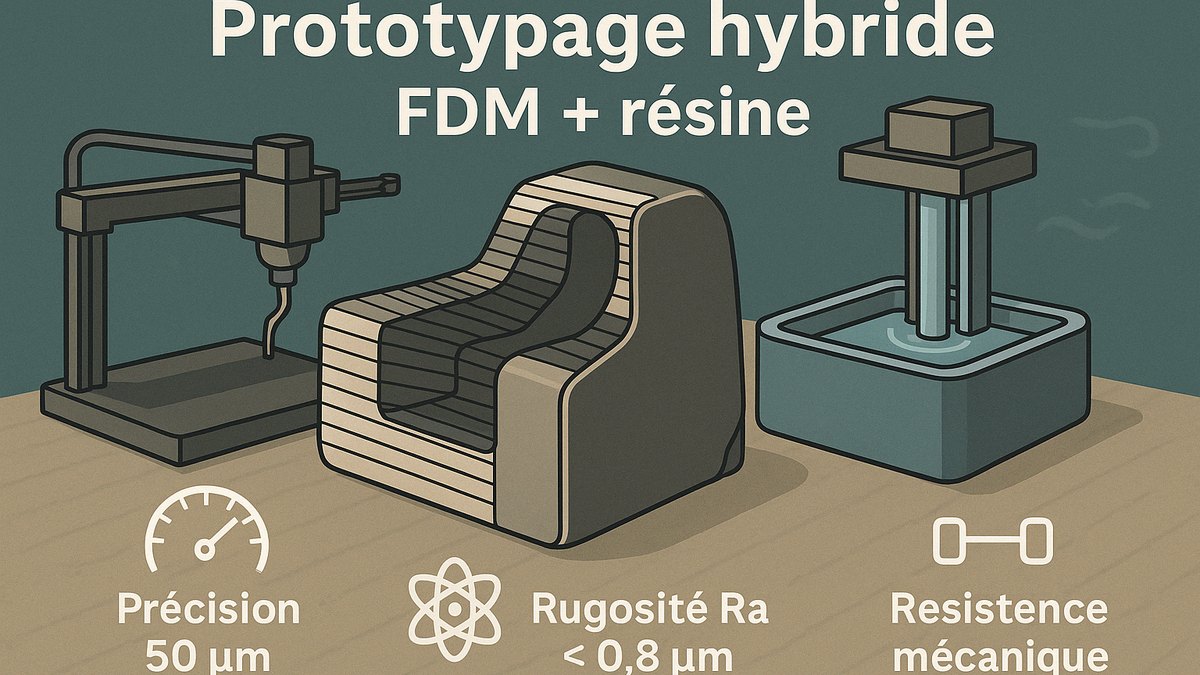

Prototypes imprimés en 3D : FDM et SLA pour validation fonctionnelle et esthétique.
Prototypes fonctionnels FDM et SLA — itérer vite avant d’engager l’outillage.

Ce que permet le prototypage 3D

  • Décider plus tôt : versions et essais rapprochés, feedback rapide sur la pièce réelle.
  • Réduire les risques : lever les inconnues (tolérances, efforts, comportement thermique) avant de figer le design.
  • Optimiser le coût final : orienter la conception vers un procédé industriel sans surprise — et éviter les reprises d’outillage.

Un prototype est utile tant qu’il répond à une question précise : tenue mécanique, montage, ergonomie, aspect. Définir cette question avant l’impression conditionne le choix technologique et budgétaire.

Cas terrain — capot de capteur destiné à une gamme industrielle : validation en 72 h après 2 itérations FDM en ABS. Le diamètre des inserts thermiques a dû être ajusté de 3,8 à 4,0 mm entre l’itération 1 (montage forcé) et l’itération 2 (insertion conforme). Sans prototype, cette correction serait arrivée au stade outillage — coût évité : quelques milliers d’euros.

FDM ou SLA : comparatif

TechnologieForcesLimitesUsages
FDMRobuste, économique, large choix matièreStries de couches visibles, petits détails limitésTests fonctionnels, outillage, grandes enveloppes
SLAHaute précision, surfaces finesPost-traitement résine obligatoireMaquettes, micro-détails, validation esthétique
SLSIsotrope, sans supportsCoût unitaire supérieurPré-séries techniques, géométries complexes

Règles DFAM rapides :

  • Orientation : surfaces critiques à la verticale en SLA ; plans fonctionnels parallèles au plateau en FDM.
  • Surplombs : limiter à < 45° en FDM ; prévoir supports optimisés au-delà.
  • Épaisseurs : éviter < 1 mm sauf justification — nervurer plutôt qu’épaissir massivement.
  • Texte / repères : embossage ~0,4–0,6 mm (FDM), ~0,2–0,3 mm (SLA).

Tolérances et règles de conception

Ordres de grandeur usuels, à affiner selon géométrie et orientation :

  • FDM : ±0,10 à 0,20 mm (jusqu’à ±0,08 mm sur géométrie favorable).
  • SLA : ±0,05 à 0,10 mm.
  • Jeux d’assemblage : +0,20 à 0,40 mm en FDM ; +0,10 à 0,25 mm en SLA.
  • Épaisseurs de parois : ≥ 1,0 mm en FDM ; ≥ 0,8 à 1,0 mm en SLA.

Conseils d’assemblage : prévoir des chanfreins ou arrondis pour guider les clips, éviter les logements « justes » (tolérance > jeu estimé), prévoir des inserts thermiques pour un vissage durable en FDM.

À éviter si : imposer une tolérance serrée (±0,05 mm) sur une cote non fonctionnelle — cela impose un procédé plus coûteux sans bénéfice réel. Le tolérancement juste est un levier de coût majeur.

Familles de matériaux

FamilleExemplesPropriétésUsages
StandardsPLA, PETGFaciles, stables dimensionnellementMaquettes, gabarits
TechniquesABS / ASA, PC, PATempérature, chocs, usurePièces fonctionnelles, extérieur
FlexiblesTPU / TPEÉlastiques, adhérenceJoints, silent-blocs, soft-touch
Résines SLAStandard, Tough, HTDétails, surface, rigiditéEsthétique, étanchéité

Le choix matière se fait à partir de la contrainte dominante (mécanique, thermique, environnement, finition), pas à partir d’un catalogue générique.

Coûts et délais : repères

TypeDélai indicatifOrdre de prix
Pièce standard FDM24–48 h~30 à 60 €
Haute précision SLA2–4 jours~60 à 120 €
Avec finitions avancées3–5 joursSelon surface et process

Composition d’un prix : temps machine, matière consommée, préparation et finition (main-d’œuvre), complexité (supports, post-traitement). Des délais urgents (24–48 h) sont souvent possibles selon la charge atelier et la complexité — sur devis.

Workflow projet type

  1. Brief & CAO : exigences, tolérances, environnement, cotes critiques.
  2. Choix technologie / matière : arbitrage performance / coût / rendu.
  3. Préparation : orientation, supports, stratégie de remplissage.
  4. Impression et contrôle : suivi, ajustements, contrôle dimensionnel.
  5. Finition et essais : ébavurage, ponçage, peinture, inserts, tests fonctionnels.

Un dossier structuré (fichiers, unités, cotes critiques, contraintes) accélère fortement la phase devis et évite les allers-retours sur des hypothèses implicites. Dans la majorité des cas, le brief représente 10 % du temps projet mais conditionne 70 % du résultat.

Workflow projet de prototypage 3D : brief, choix procédé, impression, finition, tests.
Le brief et le choix matière/procédé en amont conditionnent la qualité du prototype final.

Questions fréquentes

Quelles tolérances viser en FDM et en SLA ?

FDM typiquement ±0,10 à 0,20 mm (jusqu’à ±0,08 mm sur géométrie favorable) ; SLA typiquement ±0,05 à 0,10 mm. La géométrie et l’orientation d’impression influencent fortement ce que l’on tient réellement.

Peut-on faire des pièces étanches ?

Oui, surtout en SLA avec une géométrie adaptée et un post-traitement soigné (infiltrations, vernis). Des essais sont recommandés avant toute série.

Les prototypes peuvent-ils recevoir des vis ?

Oui, via inserts thermiques en FDM ou taraudage adapté en résine. Prévoir une épaisseur locale suffisante autour des trous pour éviter les fissures.

Comment préparer mon fichier ?

Épaisseur mini ~1 mm, jeux d’assemblage réalistes, formats STEP ou STL (ou OBJ / IGES), unités explicitées. Une vérification est faite avant impression sur dossier transmis.
