Fabrication de Prototypes par Impression 3D : Guide Complet & Bonnes Pratiques
La fabrication de prototypes est une étape cruciale dans le cycle de développement de tout nouveau produit. L'impression 3D s'est imposée comme une technologie incontournable pour le prototypage rapide, offrant une flexibilité, une vitesse et une rentabilité exceptionnelles.
Introduction
Ce guide complet vous fournit les réponses et les bonnes pratiques pour réussir la fabrication de vos prototypes via l'impression 3D, depuis le choix stratégique des matériaux jusqu'à l'optimisation des processus et la gestion des coûts. Évitez les pièges courants et assurez le succès de vos projets.

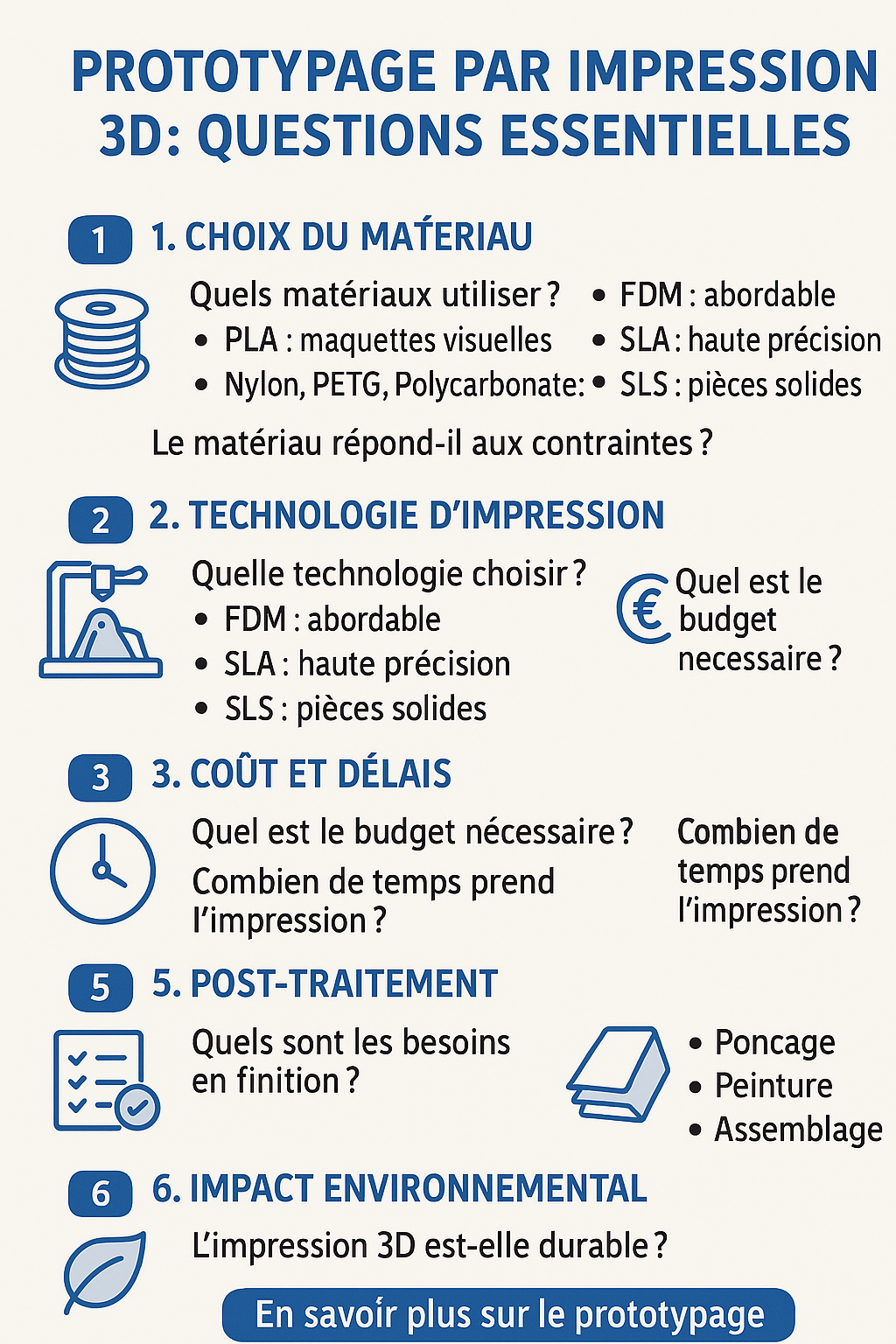

Sommaire
- Quel matériau choisir pour la fabrication de votre prototype 3D ?
- Technologies 3D (FDM, SLA, SLS) pour la fabrication de prototypes : avantages & limites
- Coût, délais & optimisation de la fabrication de prototypes 3D
- Fabrication de prototypes fonctionnels : tests & itérations
- Post-traitement & finition pour la fabrication de prototypes 3D
- Durabilité & impact écologique dans la fabrication de prototypes par impression 3D
- FAQ - Réponses aux questions fréquentes sur la fabrication de prototypes 3D
1. Quel matériau choisir pour la fabrication de votre prototype 3D ?
Comparatif des filaments et résines : PLA, ABS, PETG, Nylon, Résines techniques…
Le choix du matériau est une étape fondamentale pour garantir que la fabrication de votre prototype par impression 3D réponde parfaitement à vos exigences fonctionnelles et esthétiques.
| Matériau | Utilisation recommandée pour le prototypage | Caractéristiques clés |
|---|---|---|
| PLA | Maquettes visuelles, prototypes rapides | Facile à imprimer, biodégradable (sous conditions), faible coût |
| ABS | Prototypes fonctionnels, pièces durables | Bonne résistance mécanique et thermique, nécessite précautions |
| Nylon (PA) | Prototypes industriels, pièces d'usure | Flexible, résistant à l'abrasion, nécessite haute température |
| PETG | Contenants, pièces résistantes chimiquement | Transparent (selon grade), résistant aux impacts, alimentaire possible |
| Polycarbonate | Applications haute température, robustesse | Très résistant aux chocs et à la chaleur, plus difficile à imprimer |
| Résines (SLA) | Prototypes haute résolution, modèles fins | Finition de surface excellente, propriétés variables (rigide, flexible...) |
Le matériau répond-il aux contraintes de votre projet de fabrication de prototypes ?
Lors de la fabrication de prototypes ou de petites séries par impression 3D, il est crucial de s'assurer que le matériau sélectionné correspond aux contraintes spécifiques de votre application. Que vous utilisiez la stéréolithographie (SLA), le frittage sélectif par laser (SLS), le dépôt de filament fondu (FDM), ou d'autres technologies de fabrication additive comme Multi Jet Fusion (MJF) ou Digital Light Processing (DLP), chaque procédé offre des matériaux aux propriétés distinctes.
Mon processus de fabrication de prototypes intègre un contrôle qualité rigoureux à chaque étape (analyse du fichier CAO, choix du matériau optimal, préparation de l'impression, finitions). Demandez des échantillons de matériaux pour évaluer la qualité et obtenez un devis détaillé incluant coûts, délais et options de finition. Que vous soyez un bureau d'études, un service R&D, ou un architecte, je vous accompagne dans la conception et la fabrication de vos prototypes et produits.
2. Technologies 3D (FDM, SLA, SLS) pour la fabrication de prototypes : avantages & limites
FDM vs SLA vs SLS : quelle technologie choisir pour la fabrication de votre prototype ?
Choisir la bonne technologie est déterminant pour optimiser la fabrication de votre prototype en termes de coût, de vitesse, de précision et de propriétés mécaniques.
FDM (Dépôt de Filament Fondu)
Idéal pour des prototypes rapides et peu coûteux. Large choix de thermoplastiques.
Limites : résolution plus faible, couches visibles.
SLA (Stéréolithographie)
Parfait pour des prototypes nécessitant une haute précision et une excellente finition de surface.
Limites : gamme de matériaux (résines) plus restreinte, post-traitement nécessaire, coût intermédiaire.
SLS (Frittage Sélectif par Laser)
Excellent pour des prototypes fonctionnels robustes aux géométries complexes, sans besoin de supports.
Limites : finition de surface granuleuse (peut être post-traitée), coût plus élevé, principalement des polyamides.
Quelles sont les limitations des imprimantes pour la fabrication de prototypes ?
Avant de lancer la fabrication de votre prototype, considérez les capacités de l'équipement :
- Volume d'impression : Détermine la taille maximale de la pièce réalisable en une seule fois.
- Résolution : Conditionne le niveau de détail et la finesse de la surface. Crucial pour les maquettes ou les pièces d'ajustement précis.
- Vitesse d'impression : Impacte directement les délais de fabrication de prototypes.
- Compatibilité des matériaux : Chaque technologie supporte des types de matériaux spécifiques (thermoplastiques, résines, poudres). Assurez-vous que le matériau nécessaire est compatible.
Mon service vous aide à sélectionner la technologie et les paramètres optimaux pour la fabrication de vos prototypes, en fonction de vos besoins spécifiques (CAO, contraintes, finitions). Contactez-moi pour un devis et des conseils personnalisés.
3. Coût, délais & optimisation de la fabrication de prototypes 3D
Budget pour la fabrication de prototypes rapides : décomposition des coûts
Plusieurs facteurs influencent le coût final de la fabrication de vos prototypes :
Facteurs de coût
- Type et quantité de matériau (ex: PLA < Nylon < Polycarbonate)
- Technologie d'impression utilisée (ex: FDM < SLA < SLS en général)
- Temps machine (lié à la taille, complexité, et paramètres d'impression)
- Post-traitement et finitions requis
- Volume de la commande (pièce unique vs petite série)
Comment réduire les coûts
- Optimiser la conception CAO pour minimiser le volume de matière et le temps d'impression
- Choisir le matériau le plus économique répondant aux exigences minimales
- Regrouper l'impression de plusieurs pièces si possible ("nesting")
- Adapter la résolution et le taux de remplissage au strict nécessaire
Combien de temps prend la fabrication d'un prototype par impression 3D ?
Les délais varient considérablement :
| Facteur | Impact sur le temps | Optimisation |
|---|---|---|
| Taille du prototype | Plus la pièce est volumineuse, plus c'est long | Envisager l'impression en plusieurs parties si pertinent |
| Complexité/Détail | Haute résolution / détails fins = temps accru | Choisir la résolution adaptée au besoin (visuel vs fonctionnel) |
| Technologie | FDM rapide pour pièces simples, SLA/SLS variables | Sélectionner la technologie selon la priorité (vitesse/qualité) |
| Paramètres | Vitesse, hauteur de couche, remplissage influent | Trouver le bon équilibre qualité/rapidité pour le prototypage |
4. Fabrication de prototypes fonctionnels : tests & itérations
Pour que la fabrication de votre prototype aboutisse à une pièce validant vos concepts, des tests rigoureux sont essentiels. Évaluez :
- Résistance mécanique : Testez la solidité face aux contraintes attendues (traction, compression, flexion) et la durabilité (résistance à l'usure, fatigue).
- Comportement thermique : Vérifiez la tenue en température (chaud/froid) selon l'environnement d'utilisation.
- Compatibilité chimique : Assurez-vous de la résistance aux fluides ou produits avec lesquels le prototype sera en contact.
- Assemblage et ajustement : Contrôlez l'intégration du prototype avec d'autres composants.
Je peux vous conseiller sur les matériaux et paramètres optimaux pour chaque type de test lors de la fabrication de vos prototypes.
L'un des atouts majeurs de l'impression 3D pour la fabrication rapide de prototypes est la facilité d'itération. Contrairement aux méthodes traditionnelles (ex: moulage), modifier un design et relancer une fabrication se fait rapidement et à moindre coût. Pour optimiser ce processus :
- Gestion des versions : Conservez un historique clair de vos fichiers CAO et des modifications apportées.
- Priorisation : Concentrez les premières itérations sur les aspects les plus critiques du design.
- Choix de matériaux économiques : Utilisez des matériaux moins chers (ex: PLA) pour les premières versions de validation géométrique, avant de passer aux matériaux finaux pour les tests fonctionnels.
Cette approche agile accélère votre cycle de développement tout en maîtrisant les coûts de fabrication de prototypes.
5. Post-traitement & finition pour la fabrication de prototypes 3D
La fabrication de prototypes ne s'arrête pas toujours à la sortie de l'imprimante
Selon l'application, des finitions sont nécessaires :
| Traitement | Description | Exemples de matériaux compatibles |
|---|---|---|
| Retrait des supports | Enlever les structures temporaires | Tous (spécifique à FDM/SLA) |
| Ponçage | Lisser les surfaces, atténuer les couches | PLA, ABS, PETG, Résines |
| Peinture / Vernis | Finition esthétique, couleur spécifique, protection | Presque tous (avec apprêt adapté) |
| Polissage chimique | Obtenir une surface très lisse et brillante | ABS, ASA (vapeurs d'acétone), certains PLA |
| Collage / Assemblage | Fixer plusieurs parties imprimées | Dépend des colles et des matériaux |
| Taraudage / Inserts | Ajouter des filetages pour vissage | Matériaux suffisamment rigides |
Conseils pour un post-traitement réussi après la fabrication du prototype
- Nettoyage préalable : Assurez-vous que la pièce est propre avant toute finition.
- Retrait soigneux des supports : Évitez d'endommager la pièce principale.
- Tests préliminaires : Essayez le traitement sur une partie non visible ou un échantillon.
- Sécurité : Utilisez l'équipement de protection individuelle (EPI) approprié (gants, lunettes, masque).
6. Durabilité & impact écologique dans la fabrication de prototypes par impression 3D
La durabilité est une considération de plus en plus importante dans la fabrication de prototypes et la production en série. L'impression 3D offre des avantages :
- Réduction des déchets : La fabrication additive n'utilise que la matière nécessaire (moins de gaspillage que l'usinage soustractif).
- Matériaux écologiques : Certains matériaux comme le PLA sont biosourcés et biodégradables (sous conditions industrielles). Des options recyclées ou recyclables existent pour d'autres plastiques (PETG, etc.).
- Production locale : La fabrication de prototypes peut être réalisée localement, réduisant l'empreinte carbone liée au transport.
- Optimisation : La possibilité d'itérer rapidement permet d'optimiser le design pour utiliser moins de matière dans la version finale.
Je peux vous conseiller sur les options de matériaux et de processus les plus respectueux de l'environnement pour la fabrication de vos prototypes.
FAQ - Réponses aux questions fréquentes sur la fabrication de prototypes 3D
Vous avez un projet de fabrication de prototypes ?
Je suis là pour vous accompagner à chaque étape de la fabrication de vos prototypes par impression 3D. De la conception à la pièce finie, bénéficiez d'un service expert et réactif. Contactez-moi dès aujourd'hui pour discuter de vos besoins, obtenir un devis personnalisé ou des conseils sur mesure !
