Pourquoi reproduire une pièce cassée en impression 3D ?
- pièce introuvable ou obsolète
- délai fournisseur trop long
- réparation rapide d'un équipement
- amélioration du design d'origine
- prototypage et validation technique
Dans l'industrie comme dans le quotidien, cette approche permet de gagner en autonomie et en réactivité.
Étape 1 : analyser la pièce cassée avant de la reproduire
Avant toute reproduction, il est essentiel de comprendre la fonction réelle de la pièce.
- esthétique ou structurelle
- soumise à des efforts ou non
- zone de frottement ou d'assemblage
- température d'utilisation
La zone de rupture est particulièrement intéressante : elle révèle souvent les faiblesses du design.

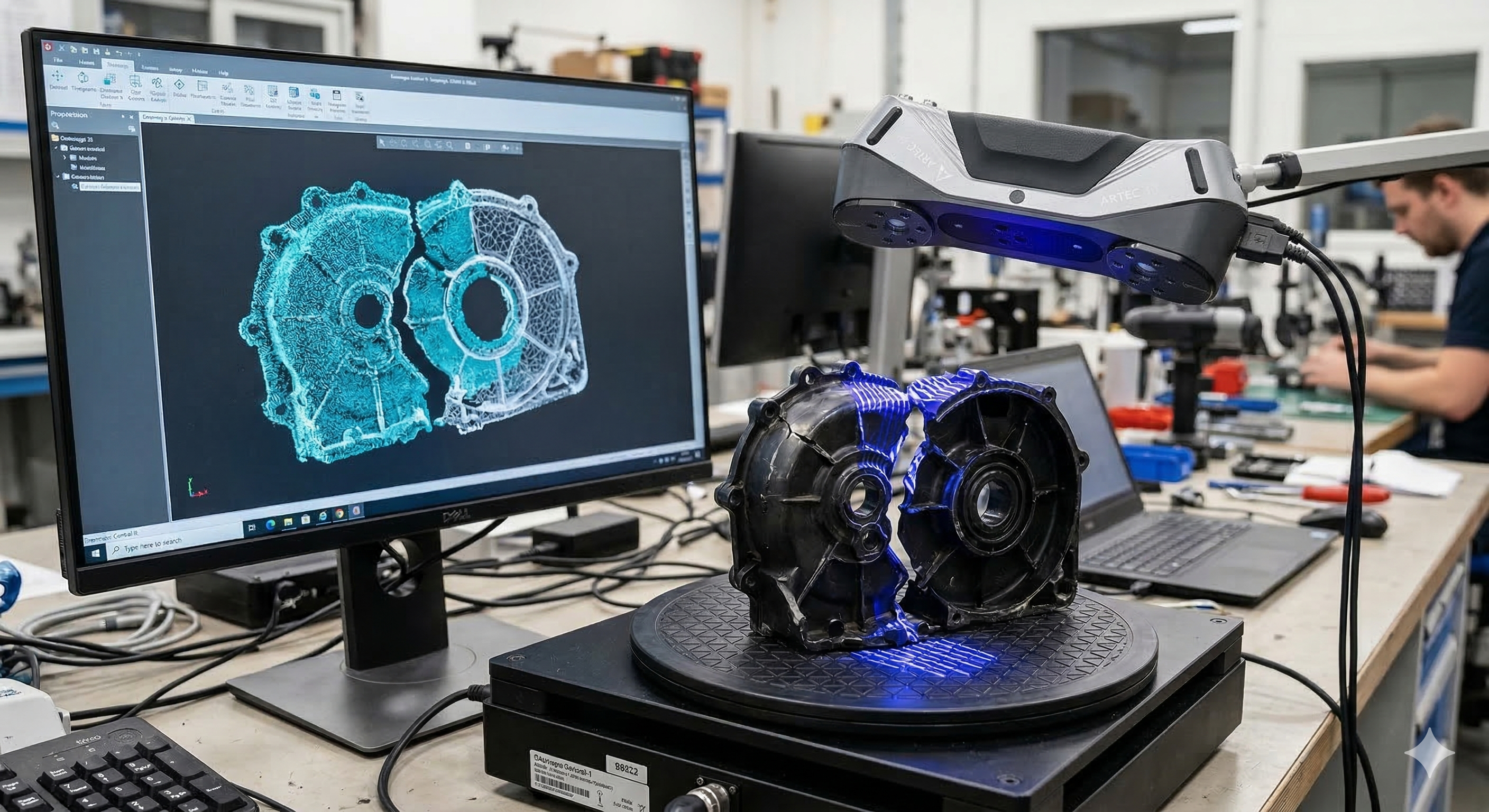

Étape 2 : scan 3D de la pièce
Le scan 3D permet de capturer rapidement la géométrie d'une pièce, notamment lorsqu'elle est complexe. Découvrez notre service de scan 3D pour en savoir plus.
Dans la pratique, certaines surfaces sont difficiles à scanner :
- pièces brillantes
- plastiques noirs
- surfaces transparentes
Le modèle obtenu est ensuite nettoyé (bruit, trous, alignement).

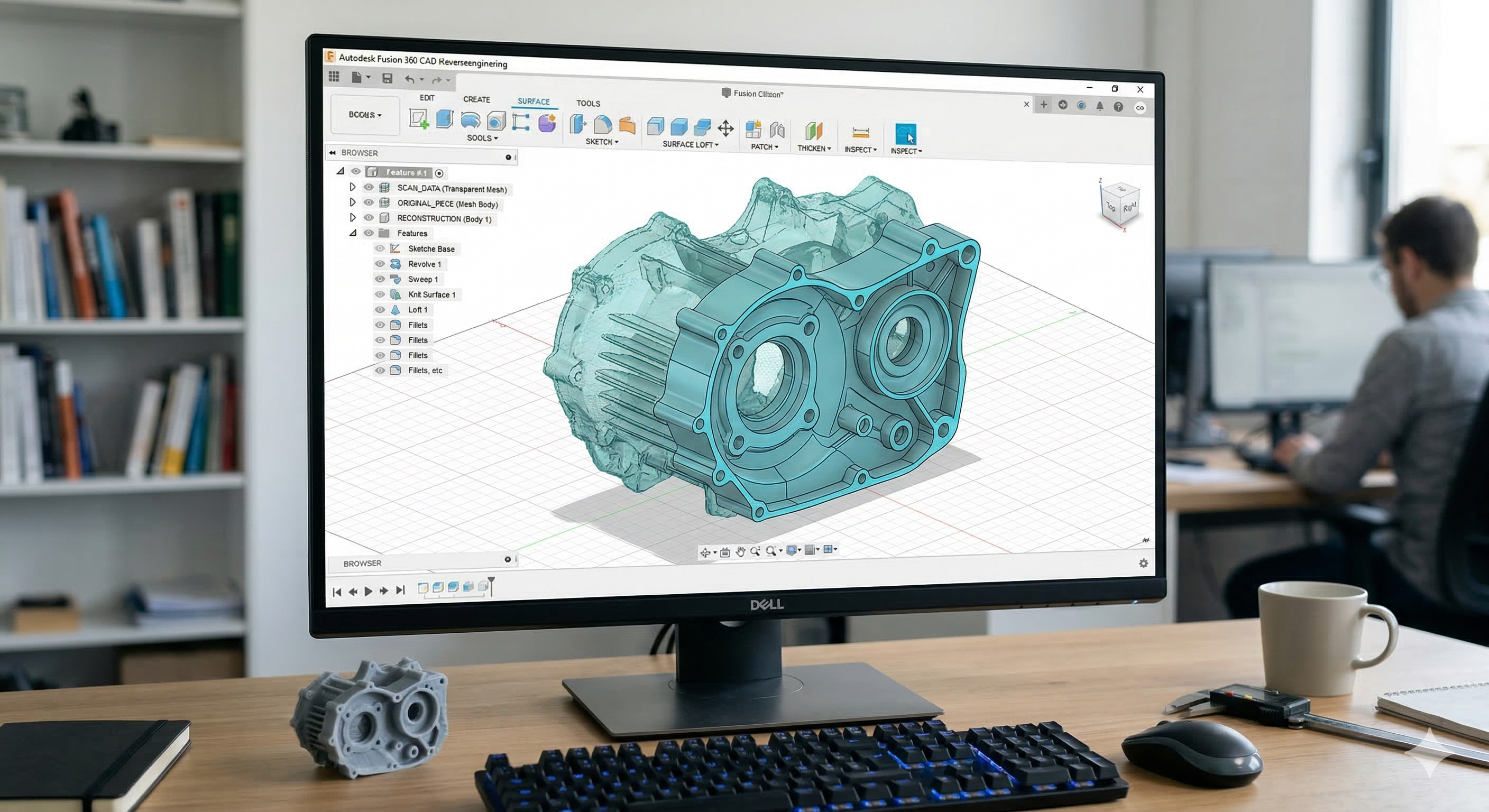

Étape 3 : reverse engineering (modélisation CAO)
Un scan brut n'est presque jamais suffisant pour une pièce fonctionnelle.
La pièce est reconstruite dans un logiciel de CAO afin de :
- corriger les défauts
- maîtriser les dimensions
- ajuster les tolérances
- renforcer la pièce
C'est ici que se joue la qualité finale de la pièce.

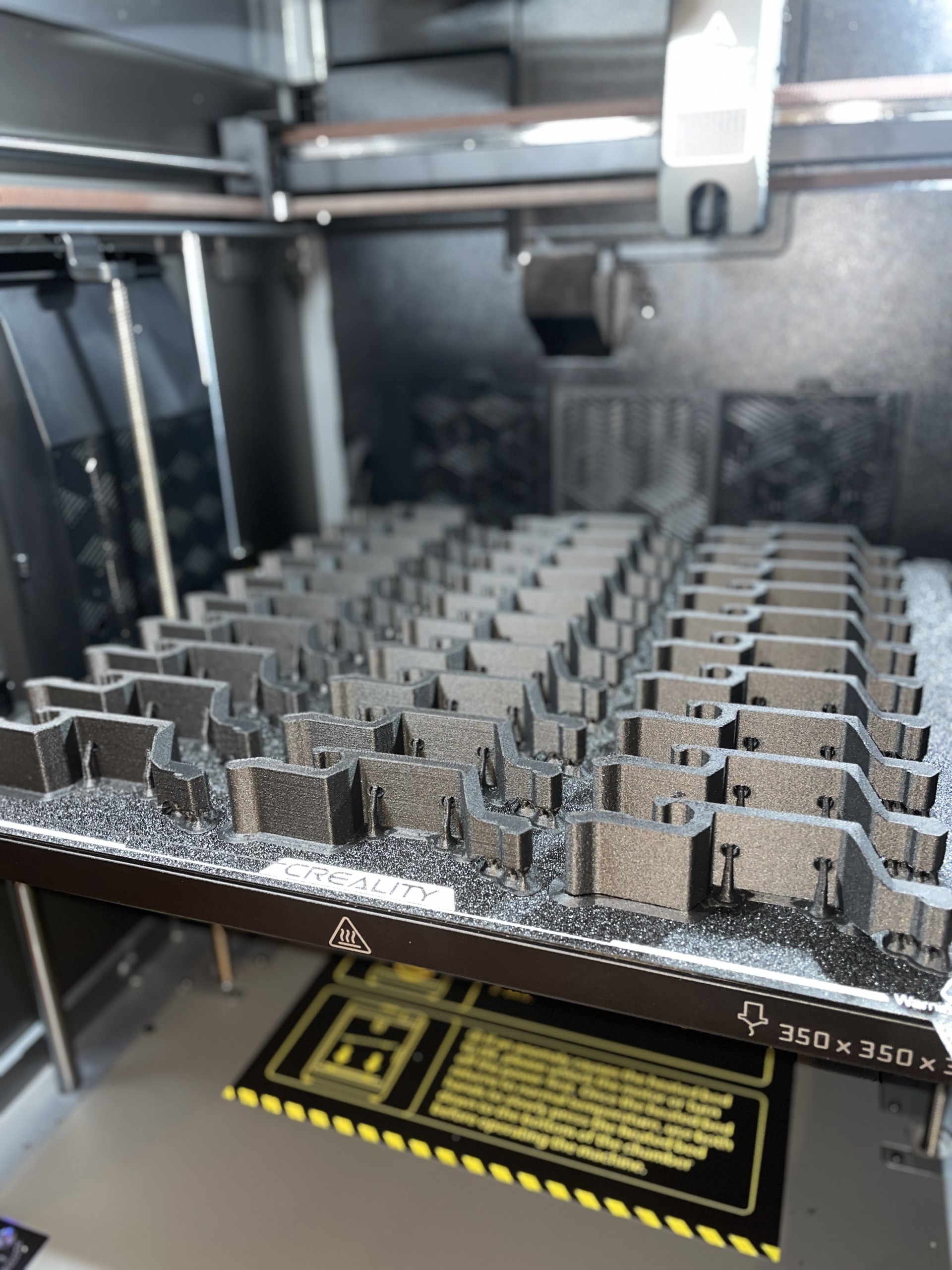

Étape 4 : impression 3D et validation
Le choix du matériau dépend directement de l'usage.
- PLA → prototype
- PETG → usage fonctionnel
- ABS / ASA → température / extérieur
- Nylon → forte résistance
Un prototype est généralement réalisé avant la version finale. Pour choisir le matériau le plus adapté à votre projet, consultez notre page matériaux d’impression 3D.
Cas concret : reproduction d’un support plastique cassé
Un client se présente avec un support plastique cassé sur un appareil électroménager. La pièce n’est plus commercialisée depuis 3 ans, et le remplacement de l’appareil complet coûterait plus de 400 €.
Diagnostic :
- Casse nette sur une zone d’angle vif (concentration de contraintes)
- Dimensions : 85 × 40 × 12 mm
- Fonction : support de maintien soumis à des efforts modérés
Solution mise en œuvre :
- Scan 3D de la pièce (les deux morceaux recollés temporairement)
- Reconstruction CAO avec ajout de congés sur les zones fragiles
- Impression en PETG (résistance mécanique et chimique)
- Épaisseur renforcée de +1 mm sur la zone de rupture
Résultat : pièce fonctionnelle livrée en 5 jours pour moins de 45 €. La pièce renforcée est plus résistante que l’originale. L’appareil est à nouveau opérationnel. Voir d’autres exemples dans nos réalisations.
Quelles erreurs éviter pour reproduire une pièce cassée en impression 3D ?
- imprimer directement un scan brut
- choisir un matériau inadapté
- négliger l'orientation d'impression
- oublier les tolérances
- copier sans améliorer le design
Exemples de pièces reproduites par ImprimeZen3D
Voici des cas concrets de reproductions réalisées en atelier :
- Pièces automobiles : clips de garniture, supports de capteur, caches sous capot — souvent introuvables pour les véhicules de plus de 10 ans.
- Électroménager : poignées de réfrigérateur, boutons de cuisinière, charnières de lave-vaisselle — le remplacement complet de l’appareil est évité.
- Supports techniques : guides de câble, fixations murales sur mesure, entretoises spécifiques — adaptés aux dimensions exactes du besoin.
- Pièces industrielles : gabarits de positionnement, carters de protection, pièces d’usure — reproduction rapide pour éviter l’arrêt de production.
Coût et délai pour reproduire une pièce cassée
Le prix dépend de trois facteurs principaux : la complexité de la modélisation, le volume de matière et le matériau choisi.
Ordres de grandeur :
- Pièce simple (bouton, clip, cache) : 15 € à 50 €
- Pièce technique avec modélisation CAO : 80 € à 250 €
- Pièce complexe avec scan 3D + reverse engineering : à partir de 150 €
Délais typiques :
- Pièce simple avec fichier fourni : 2–3 jours
- Pièce avec modélisation : 5–7 jours
- Projet complet (scan + CAO + impression) : 1 à 2 semaines
Dans la majorité des cas, reproduire la pièce coûte 3 à 10 fois moins cher que remplacer l’ensemble de l’appareil ou du système. Vous pouvez également estimer le coût avec notre calculateur.
Faire reproduire une pièce avec ImprimeZen3D
Je propose un service complet :
- scan 3D
- modélisation
- impression 3D
FAQ
Peut-on reproduire toutes les pièces en impression 3D ?
La grande majorité des pièces plastiques ou composites peuvent être reproduites en impression 3D. Les limitations concernent principalement les pièces nécessitant une résistance thermique extrême (>250 °C) ou des propriétés mécaniques très spécifiques (élasticité, conductivité). Une analyse préalable de la fonction et des contraintes permet de déterminer la faisabilité.
Le scan 3D est-il obligatoire pour reproduire une pièce ?
Non, le scan n’est pas systématiquement nécessaire. Pour les pièces géométriquement simples (cylindres, boîtiers rectangulaires, supports plats), une modélisation CAO directe à partir de mesures au pied à coulisse suffit. Le scan 3D devient indispensable pour les formes organiques, complexes ou lorsqu’aucun plan n’existe.
Quelle précision peut-on atteindre en impression 3D ?
En impression FDM, la précision courante se situe entre ±0,2 mm et ±0,3 mm. En résine (SLA/DLP), on descend à ±0,05 mm. Le scan 3D permet de capturer la géométrie d’origine avec une précision allant jusqu’à 0,1 mm. Les tolérances finales dépendent du matériau, de l’orientation d’impression et du post-traitement.
Quel matériau choisir pour reproduire une pièce cassée ?
Le choix dépend de l’usage final. Le PLA convient aux prototypes et pièces sans contrainte. Le PETG offre une bonne résistance mécanique et chimique pour un usage fonctionnel. L’ABS ou l’ASA sont adaptés aux environnements chauds ou extérieurs. Le nylon (PA) est recommandé pour les pièces soumises à de fortes sollicitations mécaniques ou à l’usure.
Combien coûte la reproduction d’une pièce en impression 3D ?
Le prix varie selon la complexité de la modélisation, le volume de la pièce et le matériau. Pour une pièce simple (bouton, cache, clip), compter entre 15 € et 50 €. Une pièce technique nécessitant un scan et une modélisation CAO complète se situe généralement entre 80 € et 250 €. Un devis précis est fourni après analyse du besoin.
Ressources : Scan 3D, Prototypage, Mes réalisations.
